レーザーの照射範囲の計算方法について

Irradiation range

レーザーの照射範囲について

照射範囲はレーザーのスキャナーの仕様に依存します。

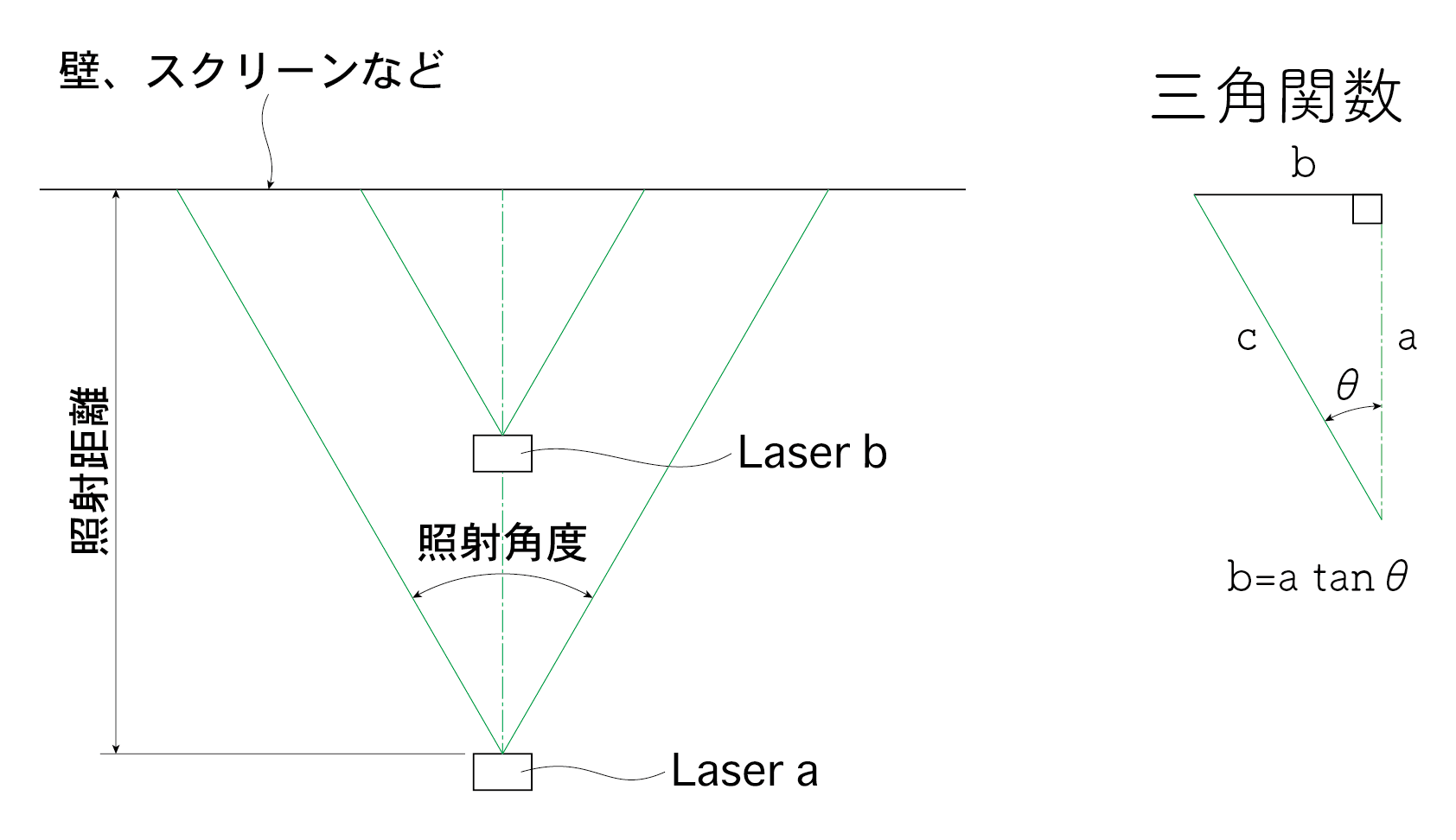

図をご覧下さい。

レーザーの照射範囲の計算方法


レーザーの照射範囲を計算するためにはレーザーのスキャン角度と照射距離が必要になります。

例：レーザーのスキャン角度が60°の場合で照射距離が１０ｍとしたときには三角関数から計算できます。
　　　b = a tanθ
　　この計算式からb=10×tan30
　　　b=5.77m



参考：これはレーザーの照射出来る範囲をあらわしたものであり、この範囲に何でも照射できるとは限りません。
照射される内容によりレーザーから照射されるpps1秒間に何ポイント照射出来るかなどにより変わって来ます。

例えば、四角を最大照射角一杯に照射する事は出来ても複雑な絵柄などを最大照射角一杯には照射できません。
