CU BOX

ILDAレーザーコントローラー cu box 前面
前面

ILDAレーザーコントローラー cu box 背面
背面


一般照明の照明卓にレーザーを入れ込みたい場合に便利なCU BOXです。
本体にはDMX端子IN、OUTがあります。INへ照明卓をつなぎアドレスは全面のディップスイッチで設定するだけです。

ILDAレーザーコントローラー cu box 接続画面

CU BOXのチャンネルは11ch有ります。これで打ち出す場所のポジション設定やサイズ、カラーなどを設定することができます。
ムービングなどのゴボに当たる物はFiestaで作ることができます。
好きなパターンや動きカラーなどをFiestaで作り、それをSDカードに書き込みます。
これをCU BOXへ挿入すれば好きなネタを自由にDMX卓などでコントロールすることができます。

DMXch Attribute

01 Drawing position X(coarse)
02 Drawing position Y(coarse)
03 Dimmer(Brightness)
04 Drawing size
05 Position selection(picture,animation or show)
06 Speed of animation:000-003 stop,004-127 Backward animation speed,128-131 stop,132-255 Forward animation speed
07 Speed of drawing(Points per Second - up to 40,000):0- default speed stored in frame 1-255 custom speed
08 Color changer: 0 default color stored in frame 1-255 redraw image with selected color
09 Frame offset in selected animation/show trirrer
10 Drawing Position X(fine)
11 Drawing Position Y(fine)

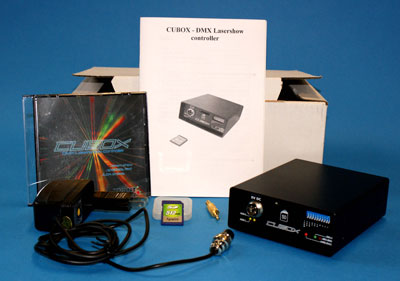

ILDAレーザーコントローラー cu box セット

接続方法
