KVANT Clubmax 24 FB4 The legend

ILDA,ETH,ArtNet, DMXでコントロール可能。

24WがClubemaxのサイズになりました。

ドームや屋外でも威力を発揮。

何年にもわたって、何千もの Clubmax FB4レーザーが世界中で使われて来ました。 Clubmax FB4システムは高い評価を得ており、高品質でもコストパフォーマンスに優れたシリーズです。私たちが今日提供するのは、完璧に作り上げた史上最高のベストセラーの第 3 世代です。 Clubmax FB4 レーザーは、3 ～ 40W の製品が選べれるようになりました。
新しい 24 ワットおよび 40 ワットは最新のモジュール技術で小型化でき頑丈で高出力の Clubmax レーザープロジェクターを提供できました。工場出荷時に最新の機能を搭載しており、世界クラスのレーザーディスプレイを効果的かつ効率的に提供できます。
Clubmax 24 および 40 FB4 は、コンサート、フェスティバル、ツアーでの大規模な屋内および屋外の空中ディスプレイに適しています。
このモデルには、工場で電動ダイクロイックフィルターが取り付けられており、迅速かつ簡単にビームを調整できます。本体を開閉しないでパソコン上で調整できます。
内部のモジュールは全てKVANTオリジナルです。その為高品質、長寿命です。
温度管理を微妙に調整制御し、筐体も全く新しく設計し直した為により静かでトータル的にフリーメンテナンスで長い間、高品質をご提供できます。

24Wや40Wでも非常に軽く、小型化されました。現場での設営撤去が楽になります。

ClubMaxシリーズ
お客様の高評価を得た製品の更なるシリーズ化を目指し研究開発し更なる発展を遂げ、発売されました。
お客様の高評価を得てきた理由として、低価格、高品質、機能などがあげられます。
・低価格
　KVANT製品全てに言えますが大量の部品材料を購入しコストダウン、製品の共有化、レーザーモジュールの新しいデザインを行い大量に作ることにより低価格化が実現致しました。
もう一つの大き特徴は製造コストです。全てスロバキア国内で行っている為安いコストで生産できています。
・高品質
　世界一流の部品をスロバキア国内で全て加工、組み立てを行っています。その為に高品質を維持することが可能です。スロバキアについてはこちらをご覧下さい。
　スキャナーはPangolinのScannerMAX 506を使うことにより従来の物取りもスキャニングスピードが20%早くなりなりコストダウンと高機能に繋がりました。
・機能

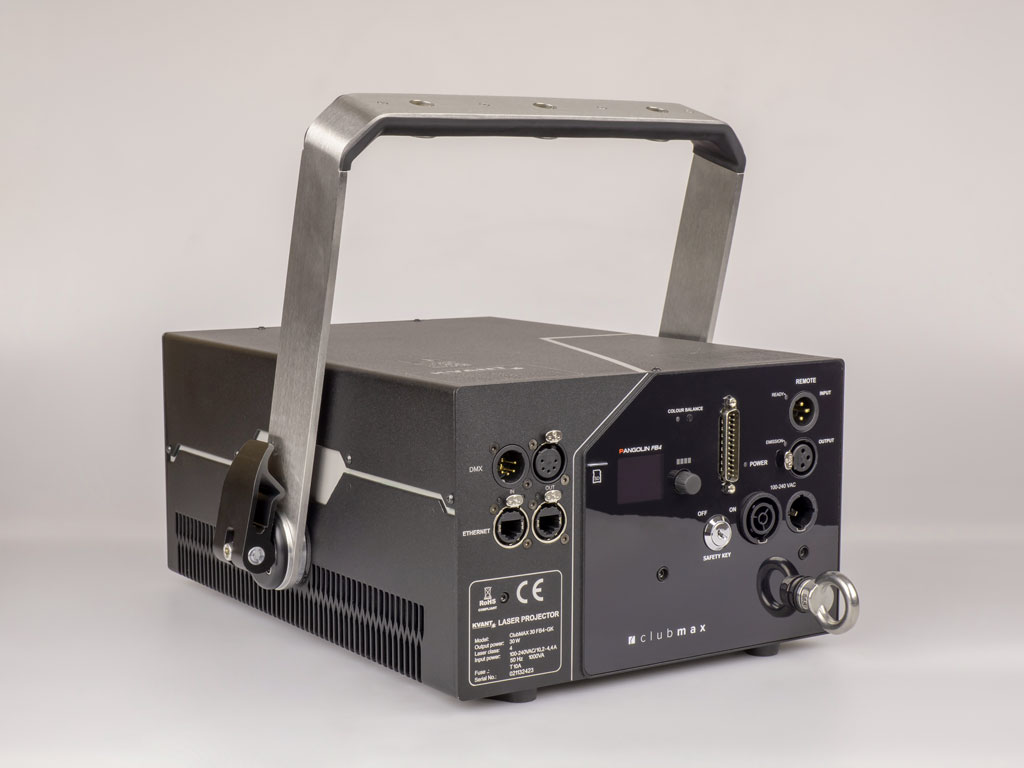

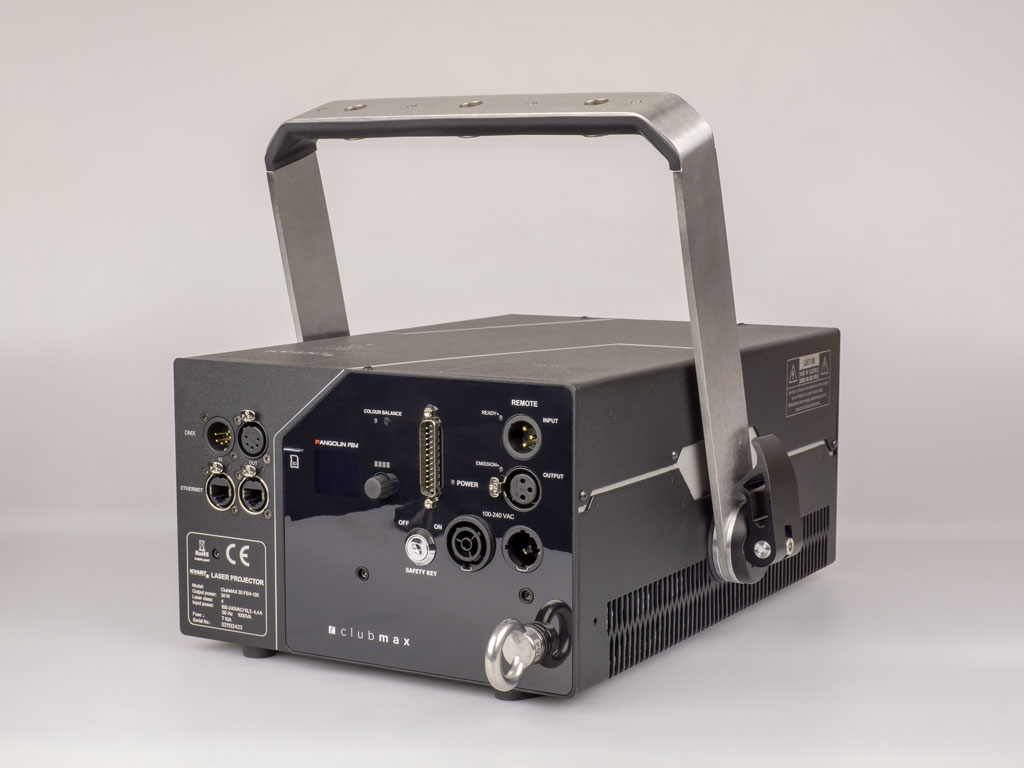

　瞬時にレーザー本体の背面から必要な機能の操作ができるようにデザインされています。

24Wも同じ機能が備わっています。動画はClubMax15

ClubMaxシリーズ2000 , 3 , 6.5 , 10 , 24 , 40 , 18IP65 , 24IP65 , 40IP65

カラーバランス表示モード - このモードを有効にすると、ソフトウェアでカラーパレットのキャリブレーションを行うことなく、レーザーの色が画面に表示される色に対応します。
これらのカラー設定は、各Clubmaxの内部システムメモリに保存されています。使用するコントロールインターフェイスに関係なく、すべてのClubmaxレーザーから常に同じ色が得られます。
本体背面のボタンを押すだけで数十台のレーザーを同一カラーバランスにしてくれます。

すべてのKVANT製品には、最終的な品質管理チェック中に測定された赤色、緑色、青色レーザモジュールの出力出力値が記録された品質管理証明書が添付されています。

レーザー出力パワー24W
標準スキャナーで30 Kppsと高速です。オプションによりさらにアップすることは可能です。
Pangolin FB4を内蔵をしてますのでILDA端子以外に、DMX、スタンドアローンも照射可能でカラーバランスを記憶、いつでも設定したバランスで照射可能です。
信号LANケーブルをデイジーチェーン接続可能です。

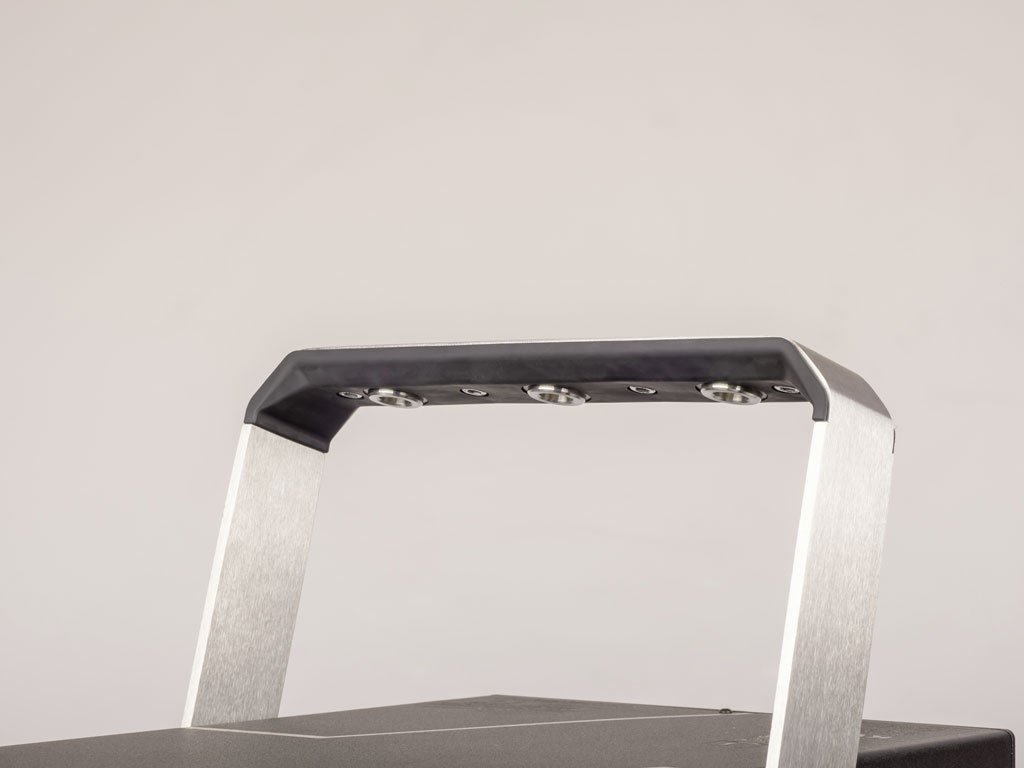

ハンドルは360度回転、どんな姿勢でも設置可能
非常停止ボタン、セーフティーボード、ビームシャツター、前面のマスキングシャッターなどを標準装備
安全性は世界で最も厳しいアメリカに準じ、KVANT製品は全てアメリカのFDAに準じた安全機能を満たした製品です。
KVANTで使われている部品は日本、ヨーロッパ、アメリカの最高品質の物を使い作られています。その為、素晴らしいレーザープロジェクターが完成しました。是非、見比べてください。

Clubmaxを使い建物にレーザーマッピングを行なった動画が含まれています。

用途
野外フェスティバル、コンサート、照明屋さん、クラブ、アミューズメント施設、イベント屋さんなど。
ドーム、アリーナなどの会場でも使用可能です。非常にコンパクトなのでバトンなどにも吊すことが可能です。

フライトケースに入れてお届け致します。

付属する物
レーザー本体、ACケーブル、イーサーネットケーブル、エマージェンシーボタン、エマージェンシーケーブル10m、エマージェンシーキー2ヶ、インターロックキー2ヶ、USBマニュアル、フライトケース、品質管理証明書。

パッキング (日本仕様になっています。)
Laser projector	フライトケース	電源ケーブル
Ethernetケーブル	非常停止ボタンとケーブル	簡易インターロック
セーフティーキー	USBマニュアル	品質管理証明書 (額無し)
QuickShow アプリが付属されています。Beyondへのアップグレード可能。

技術仕様書
Clubmax 24 FB4 jp

KVANT製品はアメリカのFDAに準じた安全機能を満たした製品です。
International Electrotechnical Commision (IEC)からインターナショナル証明書を取得しています。工場認定
 ISO 9001:2000、ISO14001:2004、OHSAS 18001:2007 証明書

スキャナーについての参考動画

仕　様
機種名	Clubmax 24 FB4 jp
出力	22,000mW
モジュール Red 638nm Green 525nm Blue 445nm	R 6000mW G 8000mW B 10000mW
ビーム径	5 x 7mm
ビーム発散度	1.1 mrad
ブランキング	0-5V analog, up to 100kHz
インターフェイス	INPUT : ILDA IN DB25 male FB4-SK [Ethernet, ArtNet, DMX, ILDA \| PC, Lighting Console or Autoplay]
電源	100-240/50-60Hz \| Neutrik powerCON TRUE1 1200VA
環境温度	使用環境温度10-40°C、保管環境温度0-50℃(結露しないこと)
重量	19.5Kg
サイズ	339 x 168 x 413mm (WxHxD,mm)
機能	電動ダイクロイックフィルター。空冷式、最大ビーム輝度設定、X,Y軸反転、X,Yサイズ調整、X,Yポジション調整、45秒のウォームアップ時間、低消費電力
安全装置	Keyed power switch, Interlock, Scan-Fail safety circuit、磁気インターロック、V-RAD506メカニカルシャッター、危険ビームシャットアウト反応時間<20msなど最新のEN60825-1およびFDA規制に準拠しています。
オプション	◆標準Scanning system Scanner 30kpps@8° 最大振れ角両軸50° オプションでスキャナーを選べます。 Saturn 5 \| 48kpps@7°　最大振れ角両軸50° ※スキャナーはKVANTにて最適な調整を行っています。 ◆Monsoonの屋外エンクロージャーに設置した場合は-20〜40℃で使用可能。
